Manguera Hidráulica Espiral SAE100 R9 (EN 856 4SP)
Diseñada para trabajar en sistemas de alta presión, ofreciendo máxima resistencia y seguridad. Su refuerzo de 4 capas de alambre de acero en espiral le permite soportar condiciones extremas de trabajo y vibraciones constantes. Es el estándar europeo e internacional para maquinaria pesada.
NORMA
SAE 100 R9 / EN 856 4SP
Presión
Hasta 6.525 PSI
Temperatura
–40°C a +100°C
Refuerzo
4 espirales de acero
Descripción técnica
La manguera hidráulica SAE 100 R9, homologada bajo la norma europea EN 856 4SP, es una conducción de alto rendimiento desarrollada para operar en circuitos hidráulicos de alta presión. Su estructura está concebida para reemplazar a las mangueras trenzadas convencionales cuando los requerimientos de carga y seguridad exceden los límites estándar.

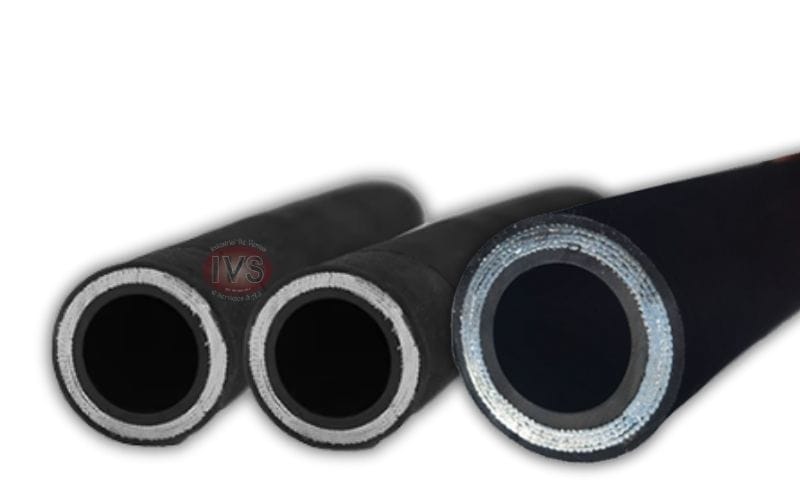

A través de sus cuatro mallas espiraladas de acero, la R9 garantiza una resistencia superior a la fatiga mecánica, vibraciones y picos de presión. En nuestra planta de IVS en Bogotá, suministramos y prensamos esta referencia para asegurar un flujo constante y seguro de aceites minerales, vegetales y fluidos hidráulicos en equipos industriales y maquinaria de construcción en todo el territorio nacional.
Especificaciones técnicas por diámetro
A continuación, presentamos la tabla de especificaciones para la manguera de 4 mallas de acero (SAE 100 R9 / 4SP). Los datos de presión garantizan un factor de seguridad de 4:1 según los estándares internacionales de hidráulica de alta potencia.
| Diámetro (Pulg) | Presión trabajo (PSI) | Presión ruptura (PSI) |
|---|---|---|
| 1/4" | 6.525 | 26.100 |
| 3/8" | 6.450 | 25.810 |
| 1/2" | 6.017 | 24.070 |
| 5/8" | 5.075 | 20.300 |
| 3/4" | 5.075 | 20.300 |
| 1" | 4.060 | 16.240 |
| 1-1/4" | 3.045 | 12.180 |
| 1-1/2" | 2.682 | 10.730 |
| 2" | 2.392 | 9.570 |
Construcción y materiales
Aplicaciones recomendadas
Acoples compatibles
Solicita tu cotización manguera SAE 100 R9 Prensada
Solicita tu manguera SAE 100 R9 Prensada
Ensamblamos conjuntos hidráulicos de 4 espirales con terminales certificados desde nuestra planta en Puente Aranda, Bogotá. Seguridad y trazabilidad garantizada.
Preguntas frecuentes - Manguera Espiral con Alambre SAE 100 R12
Es la norma europea equivalente a la SAE 100 R9. Indica que la manguera tiene un refuerzo espiralado de 4 capas ("4S" por 4 Spirals) diseñado para trabajar con picos de alta presión en el sector industrial.
Ambas tienen 4 espirales de acero, sin embargo, la R12 soporta temperaturas continuas más altas (hasta 121°C constantes frente a los 100°C de la R9) y suele ser más flexible en diámetros grandes. 3. ¿La manguera R9 requiere ser pelada (Skive) para su prensado? Sí, en la mayoría de los acoples de alta presión para mangueras espiraladas (como la 4SP) se requiere el proceso de "pelado" o remoción de la cubierta exterior de caucho para asegurar un agarre directo del terminal sobre el acero.
Está formulada específicamente para aceites hidráulicos a base de petróleo, aceites minerales y vegetales. Transportar agua pura a alta presión puede acelerar la corrosión de las mallas internas si los acoples no son los adecuados.
