Manguera Hidráulica Espiral con Alambre SAE 100 R13

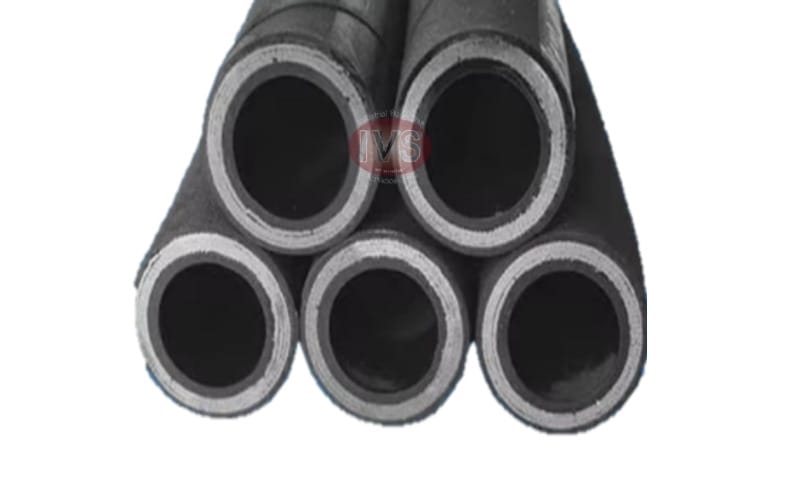

Manguera hidráulica de servicio extrapesado con refuerzo de cuatro a seis espirales alternas de alambre de acero. Diseñada para soportar hasta un millón de ciclos de impulso a presiones extremas. Es la referencia obligada para minería, maquinaria de movimiento de tierra, perforación y aplicaciones donde la falla de un conducto hidráulico tiene consecuencias críticas. Disponible en diámetros de 3/4" a 2", prensada en planta IVS Bogotá.
NORMA
SAE 100 R13 / EN 856 R13
Presión
4.060 – 8.845 PSI
Temperatura
–40°C a +121°C
Refuerzo
4 a 6 espirales de acero

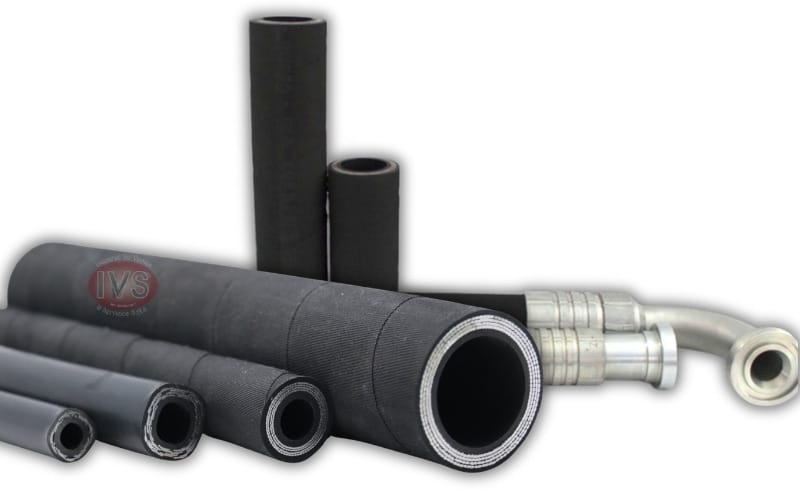

Descripción técnica
La manguera hidráulica SAE 100 R13 es la referencia de mayor resistencia de la línea espiralada SAE 100. Su construcción con cuatro a seis capas alternas de alambre de acero enrolladas en espiral le permite soportar presiones de trabajo continuas entre 4.060 y 8.845 PSI según el diámetro, con presión de ruptura mínima cuatro veces superior. Es la única referencia de la línea SAE 100 calificada para resistir hasta 1.000.000 de ciclos de impulso bajo prueba de fatiga, lo que la convierte en estándar obligado para equipos donde la falla hidráulica implica riesgo operacional o pérdida productiva masiva.
Cumple norma SAE 100 R13 y EN 856 R13, con factor de seguridad 4:1 entre presión de trabajo y presión de ruptura. En IVS prensamos cada conjunto en planta propia con acoples JIC, NPT, ORFS, BSP, DKO métrico o cara plana de alta presión calificados específicamente para R13. La selección del acople correcto es crítica en esta referencia: una conexión inadecuada con manguera espiralada de alta presión puede producir fugas catastróficas. Cada conjunto sale de planta con trazabilidad de lote y matriz de prensado registrada.
Especificaciones técnicas por diámetro
Tabla de especificaciones completas para la línea SAE 100 R13. Los valores cumplen norma SAE J517 y EN 856 R13. La presión de ruptura corresponde al factor 4:1 sobre la presión de trabajo. El número de espirales aumenta progresivamente con el diámetro para mantener la presión nominal.
| Dash | Diámetro | DI (mm) | DE (mm) | Presión trabajo (PSI) |
Presión ruptura (PSI) |
Radio mín. curvatura (mm) |
Peso (kg/m) |
|---|---|---|---|---|---|---|---|
| -12 | 3/4" | 19,1 | 33,3 | 5.000 | 20.000 | 240 | 1,55 |
| -16 | 1" | 25,4 | 40,9 | 5.000 | 20.000 | 300 | 2,10 |
| -20 | 1-1/4" | 31,8 | 49,2 | 5.000 | 20.000 | 420 | 2,80 |
| -24 | 1-1/2" | 38,1 | 56,3 | 5.000 | 20.000 | 500 | 3,40 |
| -32 | 2" | 50,8 | 71,6 | 4.060 | 16.240 | 630 | 4,75 |

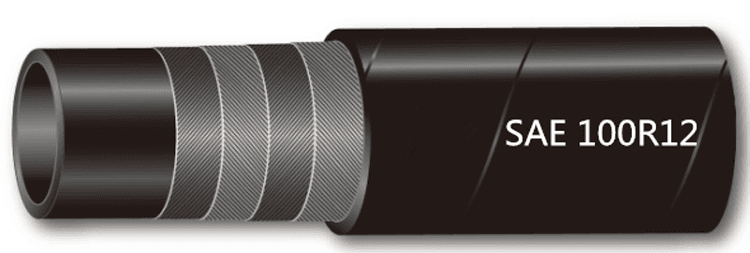

Construcción y materiales
Aplicaciones recomendadas
Acoples compatibles
Prensamos esta manguera con cualquiera de los siguientes terminales según el sistema de tu equipo:
Nota crítica: la R13 en diámetros 1-1/4″, 1-1/2″ y 2″ generalmente se conecta con bridados SAE Código 62 (alta presión) en lugar de roscados convencionales. Los acoples bridados garantizan estanqueidad y evitan fallas por fatiga del rosqueado bajo presión sostenida.
Solicita tu cotización Manguera Hidráulica SAE 100 R13 Espiral Alta Resistencia
Solicita tu manguera SAE 100 R13 Prensada
Producimos conjuntos hidráulicos de servicio extra pesado, prensados en 24-48 horas desde nuestra planta en Puente Aranda, Bogotá. Cada conjunto sale con trazabilidad completa.
Preguntas frecuentes - Manguera Espiral con Alambre SAE 100 R12
Por tres factores combinados: capacidad de presión sostenida hasta 5.000 PSI en diámetros operativos comunes, resistencia a un millón de ciclos de impulso bajo norma SAE, y cubierta exterior de caucho con resistencia superior a la abrasión severa que caracteriza los entornos mineros (polvo, lodo, fricción contra rocas y estructuras metálicas). En operaciones mineras, las paradas no programadas tienen costos por hora muy elevados, y la R13 minimiza la frecuencia de fallas hidráulicas frente a alternativas de menor capacidad.
Ambas son mangueras espiraladas de alta resistencia, pero están optimizadas para escenarios distintos. La R13 está calificada para presión sostenida y un millón de ciclos de impulso estándar, ideal para sistemas hidráulicos de operación continua. La R15 está optimizada para impulsos cíclicos severos, con calificación para más de un millón de ciclos a presiones cercanas al límite nominal, ideal para aplicaciones móviles con cambios constantes de presión. La R13 es estándar, la R15 es especialización.
Técnicamente sí, pero en la mayoría de casos sería sobreingeniería. La R13 cuesta significativamente más que la R12, pesa más y tiene mayor radio de curvatura. Solo se justifica usar R13 cuando la presión de operación supera 4.000 PSI sostenidos, hay riesgo de impulsos cíclicos severos, o la falla hidráulica tiene consecuencias críticas. Para presiones entre 2.500 y 4.000 PSI con impulsos moderados, la R12 es la opción correcta y más económica.
En diámetros 1-1/4" en adelante es altamente recomendado. Los acoples roscados convencionales (JIC, NPT) en diámetros grandes operando cerca de 5.000 PSI sostenidos sufren fatiga progresiva del rosqueado, lo que produce fugas con el tiempo. Los acoples bridados SAE Código 61 (3.000 PSI) y Código 62 (6.000 PSI) distribuyen la carga uniformemente sobre toda el área de la brida, eliminando el punto de falla del rosqueado. En IVS prensamos R13 con bridados SAE Código 62 cuando la aplicación lo requiere.
