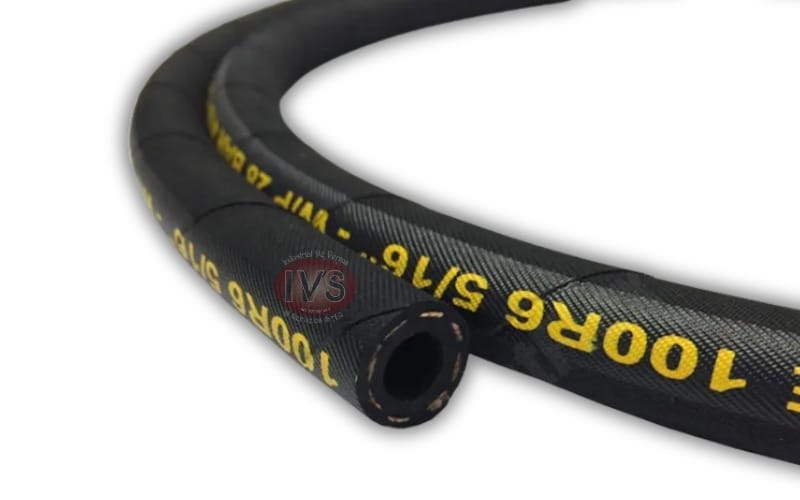

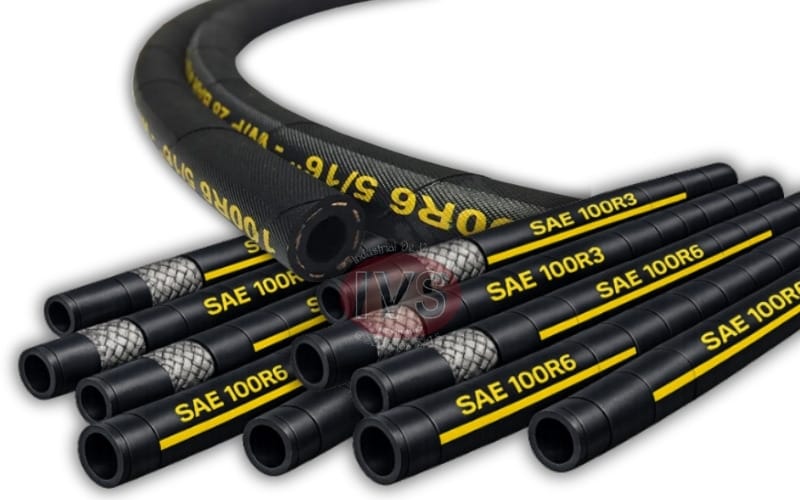

Manguera Hidráulica SAE 100 R6
Manguera hidráulica de baja presión con refuerzo textil trenzado, diseñada para líneas de retorno, sistemas piloto y aplicaciones de drenaje hidráulico. Su construcción flexible permite radios de curvatura cerrados sin comprometer la integridad del conducto. Disponible en diámetros de 3/16" a 3/4", prensada en planta IVS Bogotá.
NORMA
SAE 100 R6
Presión
230 – 400 PSI
Temperatura
–40°C a +100°C
Refuerzo
Textil trenzado
Descripción técnica
La manguera hidráulica SAE 100 R6 es la opción estándar para líneas de baja presión en sistemas hidráulicos donde la flexibilidad y el radio de curvatura cerrado son prioritarios. A diferencia de las versiones con refuerzo metálico, la R6 utiliza una capa de refuerzo textil trenzado que permite curvas pronunciadas, peso reducido y mayor facilidad de instalación en espacios confinados.
Cumple norma SAE 100 R6, con factor de seguridad 4:1 entre presión de trabajo y presión de ruptura. En IVS prensamos cada conjunto en planta propia con acoples JIC, NPT, BSP o terminales especiales según especificación del sistema. La R6 es la elección correcta para líneas de retorno, drenaje, conexiones piloto, sistemas de prelubricación y aplicaciones donde la presión sostenida no supera 400 PSI.
Especificaciones técnicas por diámetro
Tabla de especificaciones completas para la línea SAE 100 R6. Los valores cumplen norma SAE J517. La presión de ruptura corresponde al factor 4:1 sobre la presión de trabajo.
| Dash | Diámetro | DI (mm) | DE (mm) | Presión trabajo (PSI) |
Presión ruptura (PSI) |
Radio mín. curvatura (mm) |
Peso (kg/m) |
|---|---|---|---|---|---|---|---|
| -04 | 1/4" | 6,4 | 13,0 | 400 | 1.600 | 75 | 0,15 |
| -05 | 5/16" | 7,9 | 15,1 | 350 | 1.400 | 85 | 0,18 |
| -06 | 3/8" | 9,5 | 16,7 | 300 | 1.200 | 100 | 0,22 |
| -08 | 1/2" | 12,7 | 20,2 | 300 | 1.200 | 130 | 0,30 |
| -10 | 5/8" | 15,9 | 23,4 | 250 | 1.000 | 150 | 0,38 |
| -12 | 3/4" | 19,1 | 27,0 | 230 | 920 | 180 | 0,46 |
Construcción y materiales
Aplicaciones recomendadas
Acoples compatibles
Prensamos esta manguera con cualquiera de los siguientes terminales según el sistema de tu equipo:
💡 Nota: la R6 admite acoples reusables (atornillables en campo) gracias a su construcción textil flexible. Por eso reemplazamos «ISO 16028 cara plana» — que es para alta presión — por el acople reusable, más relevante para esta línea.
Solicita tu cotización manguera SAE 100 R6
Solicita tu manguera SAE 100 R6 Prensada
Producimos conjuntos hidráulicos de baja presión prensados en 24-48 horas desde nuestra planta en Puente Aranda, Bogotá.
Preguntas frecuentes sobre la SAE 100 R6
La R6 es una manguera de baja presión diseñada específicamente para líneas de retorno hidráulico, líneas piloto, drenaje de carcasa, sistemas de lubricación y conducción de aire o agua en aplicaciones industriales generales. No es apta para líneas de presión principal del sistema hidráulico — para eso se usa R1AT o R2AT.
Porque su refuerzo es textil trenzado en lugar de malla de alambre. La fibra textil tiene mayor capacidad de elongación y permite radios de curvatura mucho más cerrados (hasta 75 mm en diámetro 1/4"). Esto facilita la instalación en espacios confinados o trayectos con curvas pronunciadas, donde una manguera con malla metálica se quebraría o perdería sección.
Sí. El tubo interno de caucho NBR es compatible con diésel, gasolina, kerosene y la mayoría de combustibles derivados de petróleo. Se usa frecuentemente como línea de alimentación y retorno de combustible en motores estacionarios, plantas eléctricas y maquinaria con tanques externos. Verificar siempre la presión del sistema — la R6 soporta hasta 400 PSI.
Sí, y es una de las ventajas distintivas de esta manguera. Los acoples reusables se atornillan en campo sin necesidad de prensadora, lo que permite reparaciones de emergencia en sitio. La R6 acepta acoples reusables JIC, NPT y BSP. Para aplicaciones críticas siempre recomendamos prensado en planta para garantizar trazabilidad y estanqueidad uniforme.
